概要
刑務所の総面積は92、000平方メートルで、長さは東から西に460メートル、幅は南北に200メートルです。 東の柵の外に丘があります。 丘の頂上にはGSM900MHz、GSM 900MHZ、CDMA 800MHz、3G、4G基地局があり、基地局は柵から直線になっています。 距離は約500メートルで、他の基地局は刑務所から比較的遠く、信号は弱いです。 対象となる通信信号は、GSM 900MHz、GSM 900MHZ、CDMA 800MHz、3G、4G.5Gです。
全体的なデザイン
1.刑務所信号妨害機シールドカバレッジ方式
1）ハイパワー防水IPリモートコントロール5g携帯電話妨害機AAT-HPJ 8-5 Gシングルバンドホストは対応する指向性アンテナとともに使用され、全方向性アンテナは主に大面積のシールドカバレッジに使用されます。
2）低電力マルチ周波数電力調整可能モバイル信号妨害装置AAT-JPA -8 H -10 Wを使用して、上記の高電力シールド内の欠陥のあるシールドリークポイントの一部を補足および強化します。 。
2.アンテナ選択原理
1）特に刑務所の端部で、シールドされていない内部への影響を減らすために、指向性アンテナが一般的に使用されます。
2）刑務所の他のエリアでは、シールドエリアを拡張するために全方向性アンテナが一般的に使用されます。
3）シールド範囲、角度、高さ、長さ、幅など、アンテナの架設高さなどに応じて、アンテナの上下左右の放射パターンや技術的パラメータなどを合理的に選択してください。
3.アンテナの組み立て位置の選択
1）有効範囲内のシールドアンテナの放射方向は、基地局の放射方向と可能な限り一致していることを考慮してください。
2）敷地内の地形や建物の障害物を最大限に活用して、アンテナのパターンパラメータを正しく選択し、外界への干渉を減らします。
4.電話信号妨害機出力電力のデバッグ
シールド効果を確保するために、実際の信号強度とシーンの品質に応じて適切にシールド電力を調整し、特定の冗長性に基づいて可能な限りバランスをとるようにしてください。
5.出力周波数帯域とスペクトルの構成
サイトの実際の周波数帯域と周波数ポイントに応じて、狭帯域と広帯域の組み合わせが採用されています。 主なポイントは、最も近い基地局からの強い信号であり、狭帯域の振幅によってシールドされています。 振幅の広い帯域幅のマスク。
6.システムモジュールの刑務所妨害装置の柔軟な組み合わせ
1）ホストの内部はさまざまなモジュールで構成されています。同じモデルのモデルでさまざまな周波数帯域のモジュールを柔軟に選択できます。
2）ホストとアンテナは50オームのケーブルで接続されており、アンテナは最適な位置に設置でき、ホストの位置の制約を受けません。
3）ホストは、実際のニーズに応じてマルチアンテナ分配に電力分割器を使用できるため、ホストの電力を節約し、シールド範囲を拡大できます。
4）アンテナは、コンバイナを使用して、1つのアンテナ上の複数のホストの異なる出力信号を放射用に結合することもできます。これにより、アンテナの数が減り、コストが節約されます。

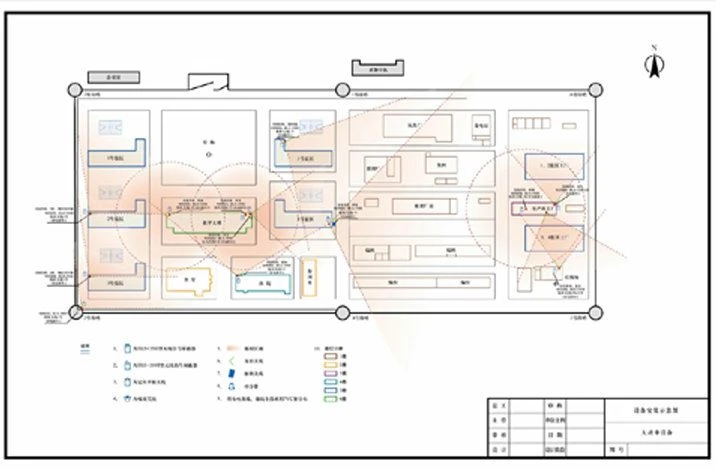

高出力妨害装置の設置の概略図

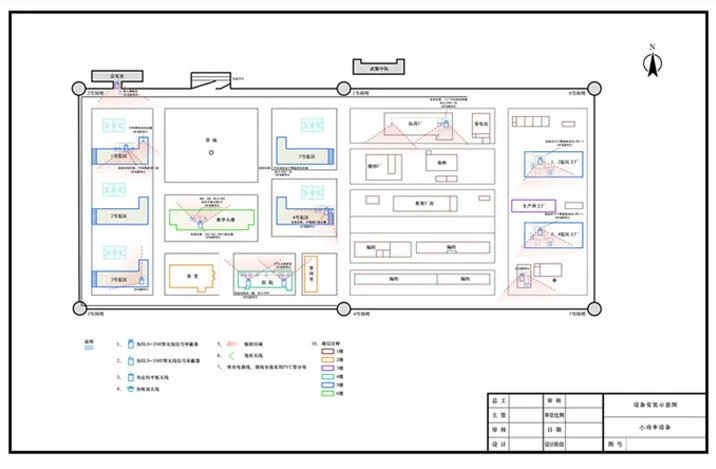

小型パワージャマー機器の設置の概略図
